10.4" Resistive touch
NXP I.MX8M Mini 1.6GHz

VOX-104-TS-N8M

4U/3S/2GLAN/MiniPCIe/MicroSD/HD Audio/I2C/15-bit GPIO/WLAN&BT

  • 10.4"
  • ARM/NXP i.MX8MMini 1.6GHz
  • 2GB
  • 4GB
  • RS-232
  • RS-485
  • USB
  • GLAN
  • I2C
  • Audio
  • Mic-in
  • Line-out
  • GPIO
  • 12~24V

Specifications

  • NXP I.MX8M Mini 1.6GHz Cortex-A53 (Quad Core)

  • 2GB/4GB LPDDR4 Onboard

  • 4U/3S/2GLAN/MiniPCIe/MicroSD/HD Audio/I2C/15-bit GPIO/WLAN&BT

  • 10.4" SVGA TFT LCD with resolution 800 (W) x 600 (H), 400 nits and resistive touch screen

  • Operation Temperature: 0 ~ +60°C/ -20 ~ 70℃(Optional)

  • O/S Support: Yocto Linux, Android

Manual

Datasheet

Technical Resource

Processor NXP I.MX8M Mini 1.6GHz Cortex-A53 (Quad Core)
LCD 10.4" SVGA TFT LCD with resolution 800 (W) x 600 (H), 400 nits and resistive touch screen
Expansion MiniPCIe with SIM card holder
System Memory 2GB/4GB LPDDR4 Onboard
Storage 16GB/64GB eMMC MLC Onboard
LAN Integrated 10 /100 / 1000 Mbps Ethernet x2
Disk Support MicroSD Card Socket x1
I/O Interface USB2.0 x4 (Include 1 Micro USB for OTG)
SPI x1 (Reversed for pin mux settings)
COM x3 (RS232/RS485 x1, RS232 x1, TX/RX x1) (COM1 reversed for pin mux settings)

GLAN x2
15-bit GPIO x1
Audio Line-out x1

I2C x1
WLAN & BT x1
Audio Mic-in x1

Power Requirement +12 to +24VDC Power Input
Power
Consumption
8Watt (Typical)
Operating Temperature 0°C to +60°C
-20°C to +70°C (Optional)
Dimension 303.4 x 204.0 x 52.25mm
Weight 1.41kg
O/S Support Yocto Linux, Android
Part Number Description
VOX-104-TS-N8M-B5GM 10.4” OP w/iMX8M Mini/2GB DRAM/16GB eMMC Onboard/4U/3S/2GLAN/MiniPCIe/MicroSD/HD Audio/I2C/15-bit GPIO/WLAN&BT/+12~24V Input
VOX-104-TS-N8M-B5GMI
(Build To Order)
10.4” OP w/iMX8M Mini/2GB DRAM/16GB eMMC Onboard/4U/3S/2GLAN/MiniPCIe/MicroSD/HD Audio/I2C/15-bit GPIO/WLAN&BT/+12~24V Input/-20°C to +70°C
VOX-104-TS-N8M-N5GM
(Build To Order)
10.4” OP w/iMX8M Mini/2GB DRAM/16GB eMMC Onboard/4U/3S/2GLAN/MiniPCIe/MicroSD/HD Audio/I2C/15-bit GPIO/+12~24V Input
VOX-104-TS-N8M-N5GMI
(Build To Order)
10.4” OP w/iMX8M Mini/2GB DRAM/16GB eMMC Onboard/4U/3S/2GLAN/MiniPCIe/MicroSD/HD Audio/I2C/15-bit GPIO/+12~24V Input/-20°C to +70°C
VOX-104-TS-N8M-B6HM
(Build To Order)
10.4” OP w/iMX8M Mini/4GB DRAM/64GB eMMC Onboard/4U/3S/2GLAN/MiniPCIe/MicroSD/HD Audio/I2C/15-bit GPIO/WLAN&BT/+12~24V Input
VOX-104-TS-N8M-B6HMI
(Build To Order)
10.4” OP w/iMX8M Mini/4GB DRAM/64GB eMMC Onboard/4U/3S/2GLAN/MiniPCIe/MicroSD/HD Audio/I2C/15-bit GPIO/WLAN&BT/+12~24V Input/-20°C to +70°C

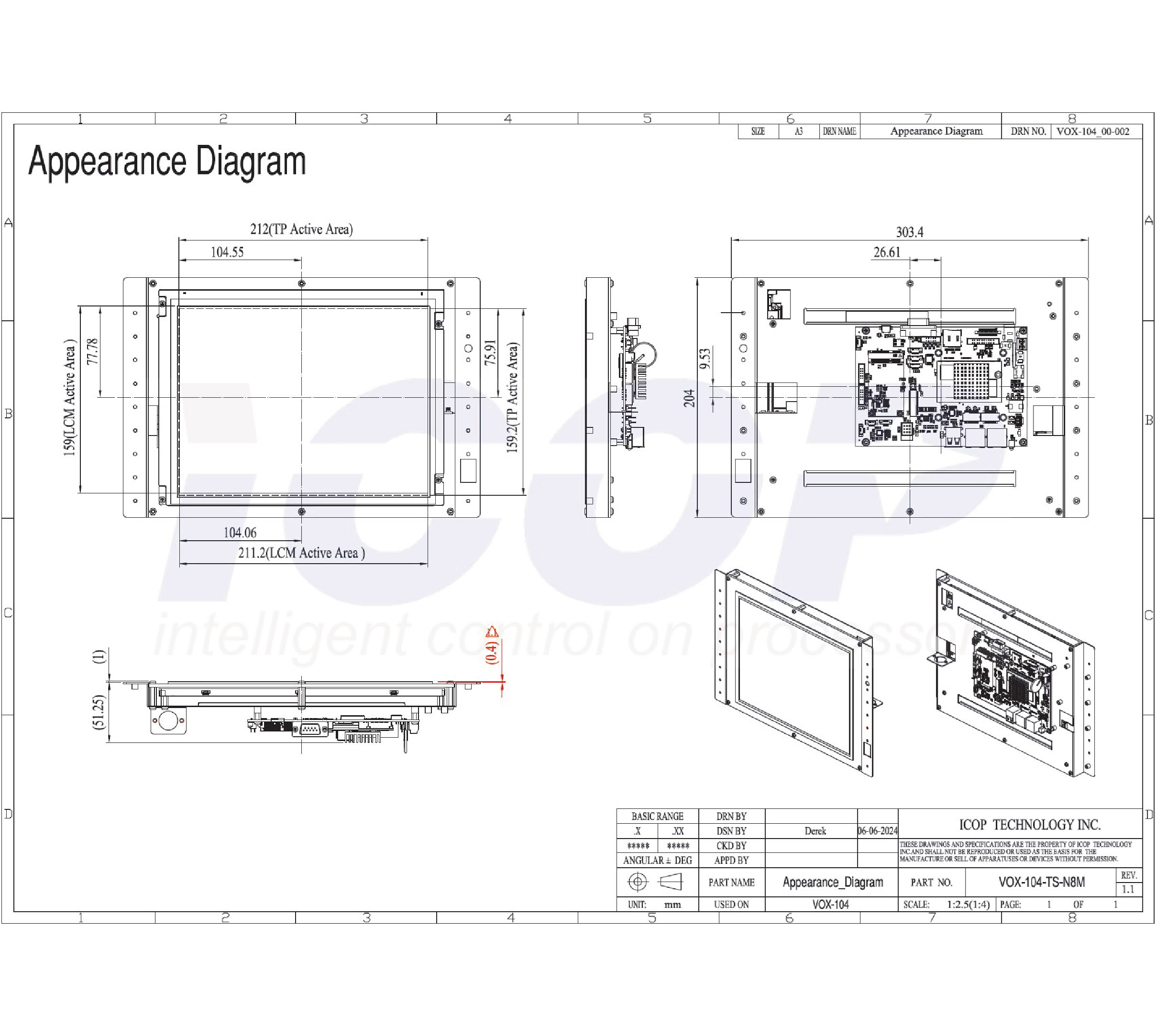

Dimensions:
