Specifications
DM&P SoC Vortex86DX3- 1GHz
1GB / 2GB DDR3 onboard
2S/4U/VGA/LVDS/LAN/LPT/I2C/AUDIO/PCI/ISA/16GPIO/IDE/SATA
Operation Temperature: -20 ~ +70°C / -40 ~ +85°C (Optional)

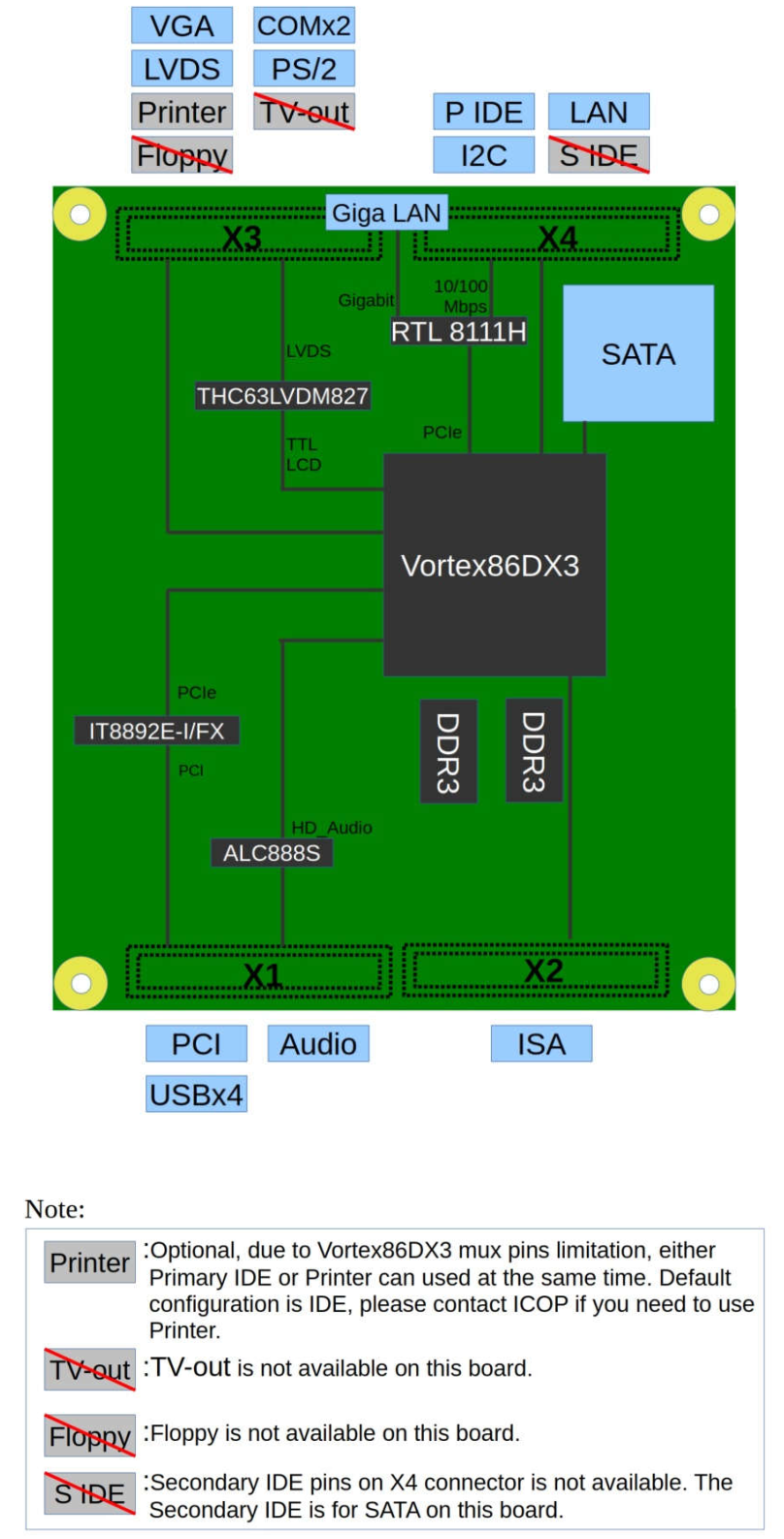

Without: Secondary IDE Channel
Optional: GLAN
Long life-cycle guarantee
Processor | DM&P SoC CPU Vorteex86DX3 - 1GHz |
L1: 16K I-Cache, 32K D-Cache, L2: 512KB Cache | |
RAM | 512MB/1GB/2GB DDR3 Onboard |
BIOS | AMI BIOS |
Watchdog Timer | Software programmable from 30.5μs sec. to 512 sec. x 2 sets |
Display | Integrated 2D VGA chip with Dual Display Support |
(VGA + LVDS) | |
Share 16MB to 256MB system memory | |
18/24-bit Single Channel LVDS | |
24-bit Dual-channel LVDS (Optional) | |
VGA: Maximum resolution up to 1920x1080 | |
LVDS(Single) Maximum resolution up to 1024x768 | |
LVDS(Dual) Maximum resolution up to 1920x1080 | |
LAN | Realtek 8111H 10/100/1000Mbps |
(Default 10/100 mode) | |
Audio | ALC888S (HD Audio) |
PWM | None |
Optional Interface | None |
I/O interface | SATA x1 |
Enhanced IDE (UltraDMA-100/66/33) x1 | |
Serial Port x2 | |
USB (Ver 2.0) x4 | |
Connector | SATA 7-pin for SATA x1 |
1.25mm 10-pin box header for GbE x1 | |
Power Requirement | Single Voltage +5V@ (1.3A) |
Weight | 110g |
Dimensions | 95mm x 114mm (3.7 x 4.5 inches) |
Operating Temp. | -20℃ ~ +70℃ |
-40℃ ~ +85℃ (Optional) | |
OS Support | DOS Windows CE7.0/XP Professional/Embedded Standard(XPE)/Embedded Standard 7 POS Ready (WePOS) Embedded Linux X-Linux QNX VxWorks FreeBSD |
Item number | Product Description |
VDX3-ETX-53IS-V2 | Vortex86DX3 ETX Module with 512MB DDR3/2S/4USB/LAN/VGA/LCD(18/24-bit)/AUDIO/PCI/SATA/IDE, -10 to +60°C |
VDX3-ETX-74IE-V2 | Vortex86DX3 ETX Module with 1GB DDR3/2S/4USB/LAN/VGA/LCD(18/24-bit/AUDIO/PCI/SATA(Vertical Connector)/IDE, -20 to +70°C |
VDX3-ETX-74IE-H-V2 | Vortex86DX3 ETX Module with 1GB DDR3/2S/4USB/LAN/VGA/LCD(18/24-bit)/AUDIO/PCI/SATA(Horizontal Connector)/IDE, -20 to +70°C |
VDX3-ETX-75IE-V2 | Vortex86DX3 ETX Module with 2GB DDR3/2S/4USB/LAN/VGA/LCD(18/24-bit)/AUDIO/PCI/SATA(Vertical Connector)/IDE, -20 to +70°C |
VDX3-ETX-75IE-H-V2 | Vortex86DX3 ETX Module with 2GB DDR3/2S/4USB/LAN/VGA/LCD(18/24-bit)/AUDIO/PCI/SATA(Horizontal Connector)/IDE, -20 to +70°C |
The VDX3-ETX is a low-power CPU module which compliant with ETX standard. It takes advantage of the Vortex86DX3 1GHz x86 CPU, which integrates the PCIe, IDE, I2C, VGA, LVDS, PS/2, USB, HD Audio, and even 16-bit ISA bus support.
The VDX3-ETX is designed as a plug-in replacement, with backward compatibility to support legacy software to extend the existing product life cycle without heavy re-engineering.
