NXP i.MX8M Mini-1.6GHz/1.8GHz
NX8MM-35

4S/4U/HDMI(LVDS)/MIPI-CSI/GLAN/i2c/SPI/MiniPCIe/15GPIO/HD audio/WLAN/BT

  • ARM/NXP i.MX8MMini 1.6GHz
  • 2GB
  • 4GB
  • MicroUSB
  • RS-232
  • RS-485
  • USB
  • GLAN
  • I2C
  • Audio
  • SIM
  • Mini PCIe
  • GPIO
  • microSD
  • HDMI
  • LVDS
  • 12~24V

Specifications

  • NXP i.MX8M Mini-1.6GHz/1.8GHz

  • 2GB/4GB LPDDR4 onboard

  • 4S/4U/HDMI(LVDS)/MIPI-CSI/GLAN/i2c/SPI/MiniPCIe/15GPIO/HD audio/WLAN/BT

  • Operation Temperature: -20 ~ +70°C /-40°C to +80°C (Optional)

  • GPU: GCNanoUltra for 3D acceleration/GC320 for 2D acceleration.

  • HDMI: Maximum resolution up to 1920 x 1080 @ 60Hz

  • LVDS: 24-bit maximum resolution up to 1920 x 1080 @ 60Hz (Chosen between HDMI)

  • Power Requirement : DC +12~24VDC

  • Operating system: Yocto Linux / Android

Manual

Datasheet

Technical Resource

Processor NXP i.MX8M Mini Quad, 4 x Cortex-A53 1.6GHz / 1.8GHz
System Memory 2/4GB LPDDR4 Onboard
Display GPU: GCNanoUltra for 3D acceleration/GC320 for 2D acceleration.
HDMI: Maximum resolution up to 1920 x 1080 @ 60Hz
LVDS: 24-bit maximum resolution up to 1920 x 1080 @ 60Hz (Chosen between HDMI)
LAN GbE x2 / GbE x1 (Optional)
Disk Support On board eMMC 8~64GB (MLC)
I/O Interface

USB (ver. 2.0) x4 (1 Micro USB for OTG)
SPI x1
MIPI-CSI x1
WLAN/BT

COM x4 (RS232/RS485)
MiniPCIe x1
16-bit GPIO x1
Connectors

HDMI Connector x1
RJ45 Connector x1 or 2
micro USB x1
2.0mm 10-pin box header for COMx3
MiniPCIe slot x1
2.-pin box header for DC 12~24V input x1
2.0mm 20-pin box header for LVDS
Micro SD card slot
1.25mm 5-pin wafer for USB x1

1.25mm 5-pin wafer for i2c x1
2.0mm 20-pin box header for 15-bit GPIO
DC-Jack for DC 5V input x1 (Optional)
1.0 mm 15-pin wafer for MIPI-CSI
USB Type A x2
D-SUB 9-pin male connector for COM4 x1
1.25mm 5-pin wafer for SPI x1

1.25mm 4-pin wafer for Touch x1
1.25mm 4-pin wafer for HD audio x3

Power Requirement DC +12~24V / 5V DC Jack (Optional)
Operating Temp. -20 ~ +70°C /-40°C to +80°C (Optional)
Dimensions 144 x 111 mm
O/S Support Yocto Linux Android

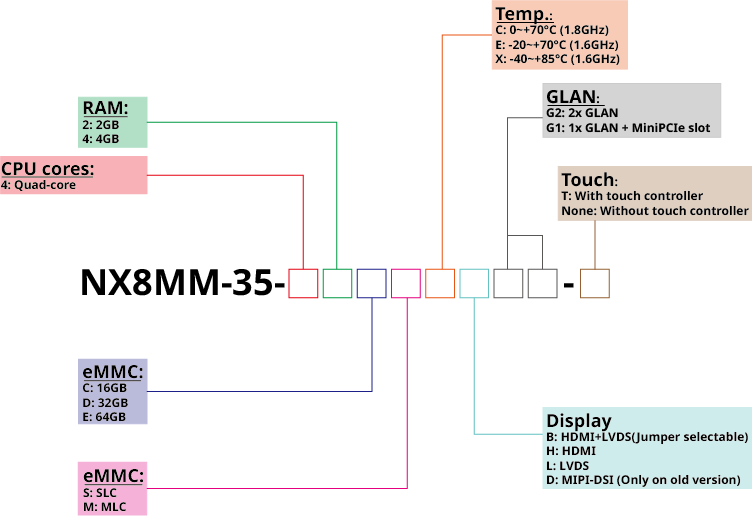

PART NO. CPU DRAM
(LPDDR4)
Storage Display GLAN USB COM MiniPCIe
 NX8MM-35-42CMEBG 1.6GHz (Quad Core) 2GB

onboard eMMC 16GB

Micro SD card x1

HDMI/LVDS 1 4 4 1
 NX8MM-35-42CMEBG2 1.6GHz (Quad Core) 2GB

onboard eMMC 16GB

Micro SD card x1

HDMI/LVDS 2 4 4 N/A
 NX8MM-35-44EMEBG 1.6GHz (Quad Core) 4GB

onboard eMMC 64GB

Micro SD card x1

HDMI/LVDS 1 4 4 1
 NX8MM-35-44EMEBG2 1.6GHz (Quad Core) 4GB

onboard eMMC 64GB

Micro SD card x1

HDMI/LVDS 2 4 4 N/A

NX8MM-35, a standard 3.5” embedded solution for industrial application based on NXP i.MX8M Mini CPU with 2GB/4GB LPDDR4 RAM support, provides stable and powerful computing performance.

NX8MM-35 supports up to 2x Gigabit LAN, 4x COM, 4x USB, 15-bit GPIO, 1x MiniPCIe, HDMI/LVDS, i2c, SPI, and 2 storage options up to 64GB eMMC onboard and Micro SD interface for development use.

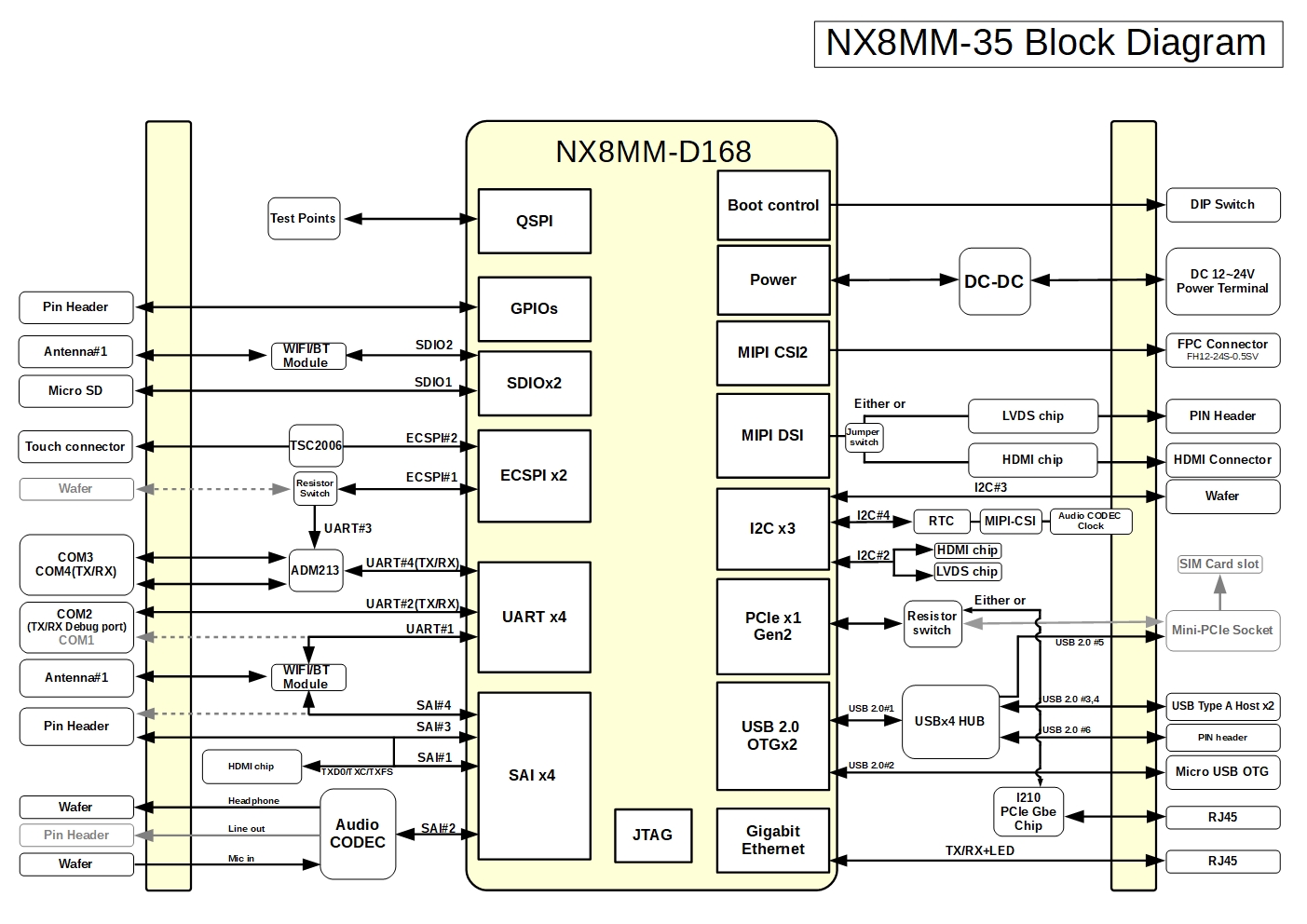

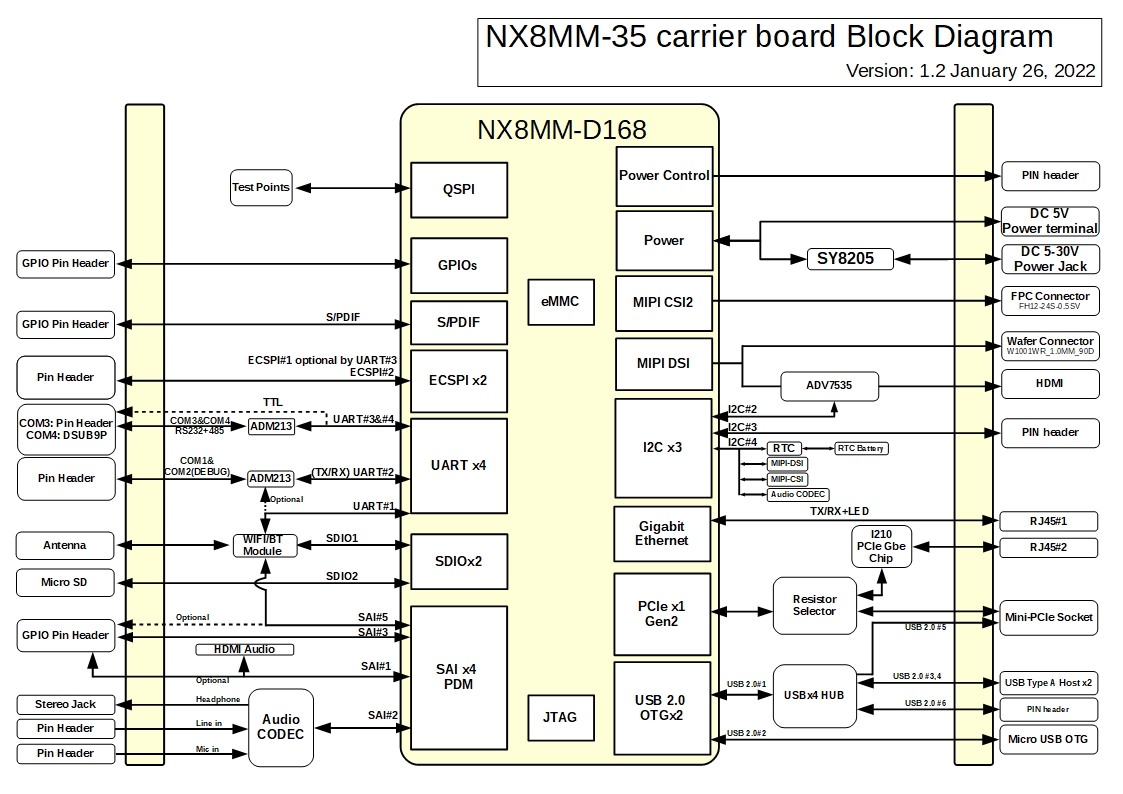

Block Diagram:
