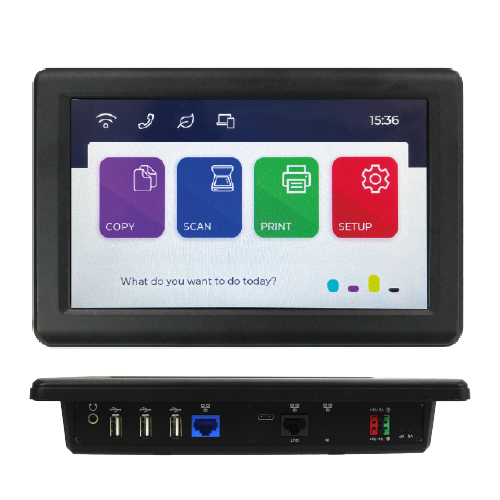

ICOP Technologyは、標準的なオペレーターパネルを超える機能を求める装置メーカーおよびシステムインテグレーター向けに設計された、9インチ プログラマブルHMIパネルPC QEC-PPC-M-090T-S を発表しました。
近年、小型装置におけるHMIは、単なる操作・監視用インターフェースではなく、簡易的な制御ロジック、デバイス間通信、データ表示、パラメータ設定、アラーム表示、さらには上位システムとの連携まで担うことが求められています。QEC-PPC-M-090T-Sは、9インチタッチパネル、組み込みx86コントローラ、デュアルEthernet、オンボードストレージ、および86Duino開発環境を1台に統合し、これらの機能をコンパクトなプラットフォームで実現します。
HMI、コントローラ、ゲートウェイ、データロガーを個別に構成する必要はありません。QEC-PPC-M-090T-Sなら、ネットワーク対応装置向けの柔軟なHMI制御プラットフォームを1台で構築できます。
従来のHMIパネルを超える柔軟性
従来のHMIパネルは、操作画面や装置の状態表示には適していますが、より高度な機能を必要とする装置では十分ではない場合があります。ユーザーインターフェースのカスタマイズ、異なる機器との通信、ローカルでのデータ処理、さらには上位システムとのデータ連携などが求められるケースも少なくありません。
QEC-PPC-M-090T-Sは、こうしたニーズに対応するために設計されています。 86Duino IDE を利用することで、高水準言語 C/C++ によるアプリケーション開発、既存ライブラリの再利用、プログラムの直接デプロイが可能です。また、標準OS環境を必要とするプロジェクト向けに Linux にも対応しており、用途に応じた柔軟なシステム統合を実現します。固定機能のHMIでは対応できず、一方でIPCベースのシステムでは構成が大掛かりになりすぎるようなアプリケーションに最適な開発環境を提供します。
装置操作に最適な9インチタッチHMI
QEC-PPC-M-090T-Sは、 1024 × 600解像度の9インチTFT LCD と抵抗膜方式タッチパネルを搭載し、装置操作、状態監視、パラメータ設定、アラーム表示、保守作業などに適したユーザーインターフェースを提供します。
さらに、 IP65準拠のフロントパネル を採用しているため、装置パネルや制御盤への組み込みにも適しています。コンパクトな筐体設計により、小型装置、検査装置、教育・トレーニングシステム、組み込みオートメーション機器など、省スペースが求められる用途にも最適です。
デュアル Ethernet による装置側・上位ネットワークの分離
QEC-PPC-M-090T-Sの大きな特長の一つが、Gigabit Ethernet × 1 と 10/100Mbps Ethernet × 1 を搭載したデュアルEthernet構成です。これにより、装置側ネットワークと上位システム側ネットワークを分離して運用できます。
1 × Gigabit Ethernet
SCADA、MES、データベース、クラウドシステムとの連携や、リモート監視・データアクセスなど、高帯域通信向け。
1 × 10/100Mbps Ethernet
PLCやコントローラ、各種フィールド機器など、装置側ネットワーク専用。
この構成により、ローカルHMI操作とネットワーク経由のデータ通信を同時に実現しながら、双方のネットワークを独立して運用できます。
86DuinoライブラリによるProtocol-Ready開発
QEC-PPC-M-090T-S は、産業用 x86 アプリケーション向けの Arduino スタイル開発環境 86Duino IDE に対応しています。タッチパネル HMI、制御ロジック、通信処理、データ処理までを、統一された開発環境で効率的に構築できます。さらに、デュアルネットワーク（GLAN + LAN）構成専用に設計された 新しい Ethernet Library を提供しており、独自にネットワークスタックを構築することなく、2つのEthernetポートを直接利用できます。
通信およびデータ連携向けには、86Duinoソフトウェアエコシステムにおいて、以下のような代表的な産業用・ネットワーク向けライブラリをサポートしています。
- Ethernet — 一般的なネットワーク通信
- Modbus TCP — PLC、コントローラ、フィールド機器との接続
- MQTT — エッジデータ配信および IoT データ連携
- Web Server — ブラウザベースのステータス画面やローカルダッシュボードの構築
- MySQL — ログ、製造データ、アプリケーションデータのデータベース保存
- OPC UA 関連開発サポート — 産業データ連携の評価および上位システムとのプロジェクト統合
このような Protocol-Ready アプローチにより、システム統合作業を効率化し、ネットワーク対応装置の開発をよりスムーズに進めることができます。
LVGL と 86HMI Editor による HMI 開発
タッチパネル向けユーザーインターフェース開発では、QEC-PPC-M-090T-S は、組み込みGUIライブラリとして広く利用されている LVGL をサポートしています。これにより、モダンでインタラクティブな HMI 画面を構築できます。
さらに、ICOP の 86HMI Editor と組み合わせることで、GUI ベースで HMI 画面を設計し、対応する HMI コードを自動生成できます。これにより、UI 開発における繰り返し作業を削減し、試作、カスタマイズ、現場での評価・調整時にも画面レイアウトを容易に変更できます。固定機能のオペレーターパネルではなく、柔軟な HMI を求める装置メーカーに最適です。
産業用途に適した高信頼ハードウェア
QEC-PPC-M-090T-S は、 DM&P Vortex86EX2 プロセッサ (533MHz) を搭載し、 512MB DDR3 オンボードメモリ、 32MB SPI Flash 、 2GB SLC eMMC を標準搭載しています。また、HMI グラフィックス、ログ、設定ファイル、アプリケーションデータなどをより多く保存したい用途向けに、 16GB eMMC オプションも用意しています。
電源は +12 ～ +50VDC のワイドレンジ入力 (標準 +24VDC) に対応し、消費電力はわずか 9.6W。さらに、USB 2.0 ×3、USB Type-C（プログラム書き込み／デバッグ用）、HD Audio Line-out を備えています。産業環境での使用を想定し、 IP65準拠フロントパネル を採用するとともに、 CE / UKCA / FCC / VCCI 認証を取得。耐衝撃・耐振動試験も実施しています。動作温度範囲は標準で 0°C ～ +60°C オプションで -20°C ～ +70°C の広温度仕様にも対応しています。
主な用途
主な特長
ハードウェア
- 9インチ TFT LCD (1024 × 600)
- 産業用途向け抵抗膜方式タッチパネル
- DM&P Vortex86EX2 プロセッサ（533MHz）
- 512MB DDR3 オンボードメモリ
- 32MB SPI Flash + 2GB SLC eMMC オンボードストレージ（16GB eMMC オプション）
- デュアル Ethernet（1 × Gigabit Ethernet + 1 × 10/100Mbps Ethernet）
- 3 × USB 2.0
- USB Type-C（プログラム書き込み／デバッグ用）
- HD Audio Line-out
- +12～+50VDC ワイドレンジ電源入力（標準 +24VDC）、消費電力 9.6W
- IP65準拠フロントパネル、CE／UKCA／FCC／VCCI 認証取得、耐衝撃・耐振動試験実施
- 動作温度： 0°C ～ +60°C (optional -20°C ～ +70°C)
ソフトウェア・通信機能
- 86Duino IDE による C/C++ 開発対応
- 標準OS環境を必要とする開発チーム向けにLinuxをサポート
- LVGL および 86HMI Editor による HMI 開発
- デュアルネットワーク向け Ethernet Library
- Ethernet、Modbus TCP、MQTT、Web Server、MySQL、OPC UA 関連開発サポート
スマートマシン向け統合 HMI プラットフォーム
QEC-PPC-M-090T-S は、装置メーカーやシステムインテグレーターに向けて、タッチパネル HMI、ローカル制御、機器間通信、データ連携を 1 台で実現できる統合プラットフォームを提供します。
9インチ産業用タッチパネル、デュアルEthernet、豊富な通信ライブラリ、そして 86Duino IDE を組み合わせることで、システム構成の簡素化、統合作業の効率化、ネットワーク対応装置の開発期間短縮に貢献します。
QEC-PPC-M-090T-Sの主な特長
- DM&P Vortex86EX2プロセッサ（533MHz）搭載
- 512MB DDR3オンボードメモリ
- 3 x USB / GLAN / LAN / オーディオ
- 9インチ TFT LCD 1024 × 600解像度(抵抗膜方式タッチパネル)
- 動作温度：0～+60°C / -20～+70°C(オプション）
- 32MB SPI Flashおよび2GB SLC eMMCを標準搭載（16GB eMMCオプション）
- CE / FCC / VCCI認証取得、耐衝撃・耐振動試験実施、IP65準拠（フロントパネル）
- +12～50VDC ワイドレンジ電源入力
- 86Duino統合開発環境（IDE）対応
詳細およびサンプルのご請求については、 info@icop.com.twまで書面にてご連絡いただくか、最寄りの ICOP 支店までお電話いただくか、 世界各国の正規代理店までお問い合わせください。
