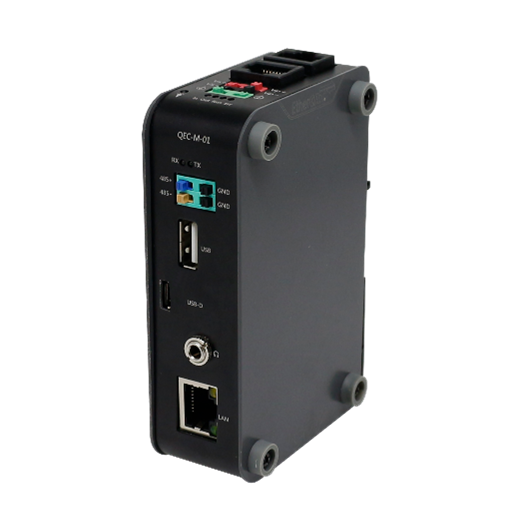

QEC-M-01，一款支持开源软体的EtherCAT主站、自帶2G SLC閃存，有2个EtherCAT网路(EtherCAT - IN/OUT)、Giga LAN(外部)、RS485、Audio和USB

QEC-M-01 是升级工业 4.0 的最佳 EtherCAT 主站解决方案

QEC-M-01 是一款支持实时、可靠、同步 EtherCAT 控制的 EtherCAT 主站，通过工业 Arduino 的开发环境，使其成为易于开发、稳定且经济的自动化系统，让使用者可以非常简易轻松地进行 EtherCAT 开发。

QEC 主站高度兼容于多种第三方 EtherCAT 伺服设备、I/O 设备及其他设备进行互操作，支持 CoE、FoE、DC 和 EtherCAT 电缆冗馀，以充分发挥 EtherCAT 的优势，灵活选择所需的 EtherCAT 设备。具备精确的同步功能 (最低 125μs 的更新週期)，搭配 86Duino Coding IDE 可在 125us 的最小週期内提供了低于 1us 的抖动误差，可应用在自动化领域的同步性能，用于高度同步、精准时间触发的运动控制和 I/O 控制。(更多阅读：QEC - EtherCAT Master 的基准)

自动内部状态监测，做为碳排量计算基础

QEC 系列产品皆允许用户监控硬体内部状态电压、电流和内部工作温度监测，为工业製造产品提供碳排放计算，进一步协助产品碳足迹跟踪。所有的信息都可以通过 API 呼叫呈现，或是透过内建的图形化工具查看，可做为大数据蒐集的来源。

图片来源：86EVA 中 QEC 装置监控

支持低程式码开发的图形化工具

大多数工业应用都要求高精度和同步运行速度，这是很複杂的，而且开发週期长。
然而，通过使用Quick-EtherCAT支持的软体，使用者可以通过以下图形化的工具来开发EtherCAT系统：

• 86EVA (EVA, EtherCAT-Based Virtual Arduino)：
  是基于 86Duino IDE 中的 EtherCAT Library 的图形化 EtherCAT 组态工具，是 86Duino 的开发套件之一，可供使用者快速于 QEC 主站进行 EtherCAT 开发。其功能包含自动生成 Arduino 程式碼、自动扫描 EtherCAT 网路的装置、可设置 EtherCAT 物件名称、週期时间、Redundancy 选项、ENI档案功能、Alias 地址及 I/O 映射，并可以可显示 EtherCAT 从站资讯和QEC从站的内部监测资讯 (电压、电流、温度)

• ArduBlock：
  ArduBlock是将图形化积木转为程式码的软体，最终会生成C/C++程式码至86Duino IDE，让使用者一键完成编译，且可以直接烧录程式至QEC主站装置。ArduBlock的操作介面是将程式码、I/O操控图形积木化，属于86Duino IDE的第三方开源软体，并且加入QEC特有的EtherCAT和HMI程式积木，用积木搭建方式建构程式，可以有效降低学习门槛，让没有EtherCAT 背景的人也可以尝试写简易的EtherCAT程式。


使用者可以利用以上图形化工具去开发EtherCAT系统。以EtherCAT组态配置工具来组态EtherCAT网路，用于快速配置EtherCAT主站和从站；再来，使用人机介面编辑器去设计使用者操作介面，提升系统的操作性；最后，用图形化积木的搭建方式建构程式，把控制动作组成。
